Агрегирующие ответвители

Агрегирующий ответвитель объединяет потоки трафика из одного или нескольких дуплексных каналов в единый поток и направляет его на однопортовые средства мониторинга или обеспечения информационной безопасности (ИБ). Существуют два вида агрегирующих ответвителей, называемые агрегаторами портов и агрегаторами каналов.

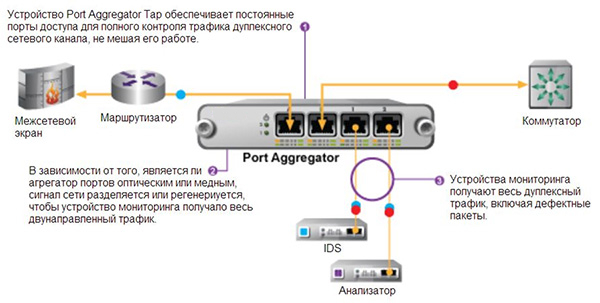

Агрегатор портов предназначен для полного контроля трафика одного дуплексного канала. Встречные потоки этого трафика агрегатор портов объединяет в один поток и выводит его через каждый из двух своих портов мониторинга.

Чтобы пакеты не терялись при кратковременных всплесках интенсивности объединенного трафика, превышающих пропускную способность портов мониторинга, агрегаторы портов оборудуют высокоемкими пакетными буферами. Во избежание потерь пакетов при больших и длительных превышениях пропускной способности портов мониторинга, когда буфер переполняется, интеллектуальный агрегатор портов можно переключить в режим обычного сетевого ответвителя (полудуплексный режим).

Ixia, a Keysight Business, выпускает интеллектуальный агрегатор портов, предназначенный для использования на волоконно-оптических линиях связи со скоростью передачи данных до 10 Гбит/с. Данный продукт является управляемым устройством, выдающим информацию о трафике и генерирующим SNMP-оповещения о сетевых событиях.

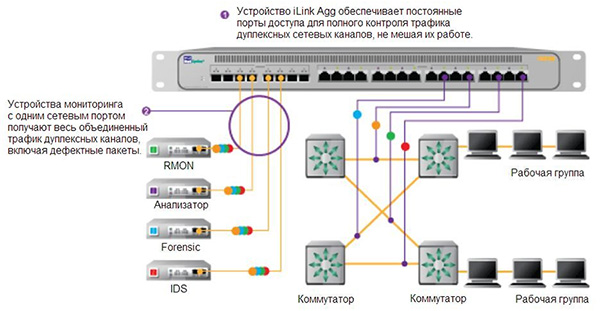

Агрегатор каналов обеспечивает полный контроль трафика в нескольких сетевых сегментах с помощью группы однопортовых средств мониторинга или обеспечения ИБ. В широком ассортименте продукции Ixia представлены интеллектуальные 24-портовые гигабитные агрегаторы каналов iLink Agg. Это управляемые устройства с функциями мониторинга трафика, оснащенные 16 сетевыми портами (медными, оптическими или SFP) и восемью SFP-портами мониторинга.

Большинство моделей семейства iLink Agg предназначены для inline-подключения к восьми медным или волоконно-оптическим дуплексным каналам с помощью восьми встроенных ответвителей. Трафик, снятый с этих каналов, суммируется и подается в SFP-порты мониторинга. Учитывая, что приемные части этих портов можно использовать в качестве независимых сетевых портов для подключения к SPAN-портам коммутаторов, такая модель iLink Agg обеспечивает контроль трафика как восьми дуплексных линий, так и восьми SPAN-портов одновременно. В модели LA-2400, предназначенной для контроля трафика SPAN-портов и оснащенной 24 портами SFP, с помощью симплексных кабелей, подсоединяемых к SFP-трансиверам, можно задействовать 24 сетевых порта и 24 порта мониторинга. В моделях LA-2406 и LA-2408 каждую пару сетевых портов можно сконфигурировать в качестве ответвителя или двух независимых входов для подачи трафика из SPAN-портов. Таким образом эти модели обеспечивают максимальную гибкость контроля трафика из линий связи и SPAN-портов.

В устройствах iLink можно задавать различные виды связи между их сетевыми портами и портами мониторинга: один к одному, один ко многим, многие к одному и многие ко многим. Конфигурируют эти устройства с помощью интерфейса командной строки, веб-интерфейса или протокола SNMP v3. Агрегаторы каналов iLink выдают детальную статистическую информацию о трафике, включая число переданных пакетов и байтов, ошибок CRC и др.



iLink Agg 10/100/1000 (8 «медных» ответвителей + 8 гигабитовых портов мониторинга и входов для SPAN-портов на базе SFP)

P/N: LA-2407, LA-2407-DC, LA-2408, LA-2408-DC

Агрегирует весь трафик из многочисленных 10/100/1000-Мбит/с каналов и SPAN-портов для обеспечения гибкого сетевого мониторинга.







iLink Agg 10/100/1000 (8 «медных» ответвителей + 8 гигабитовых портов мониторинга и входов для SPAN-портов на базе SFP)

P/N: LA-2405, LA-2406

Агрегирует весь трафик из многочисленных 10/100/1000-Мбит/с каналов и SPAN-портов для обеспечения гибкого сетевого мониторинга.







iLink Agg SPAN (24 гигабитовых порта мониторинга и 24 входа для SPAN-портов на базе SFP)

P/N: LA-2400

Агрегирует весь трафик из многочисленных SPAN-портов для обеспечения гибкого сетевого мониторинга.





iLink Agg Fiber (8 гигабитовых оптических ответвителей + 8 гигабитовых портов мониторинга и входов для SPAN-портов на базе SFP)

P/N: LA-2410, LA-2417

Гигабитовый агрегатор каналов, который объединяет трафик из многочисленных сетевых каналов и SPAN-портов и направляет агрегированный трафик на средства мониторинга.

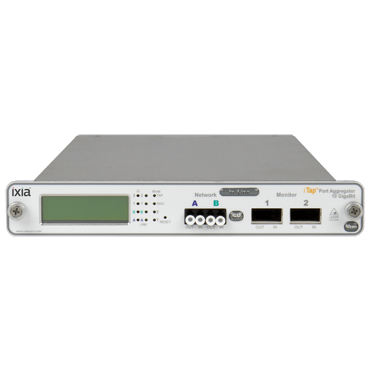

10-гигабитовый iTap Port Aggregator с модулями XFP

P/N: IPA-50SR5-XFP

В реальном масштабе времени обеспечивает мониторинг агрегированного дуплексного трафика 10-гигабитовой сети с помощью 10-гигабитовых устройств мониторинга. Захватывает трафик из дуплексного канала и направляет этот трафик на два однопортовых устройства мониторинга.
