Flex Tap

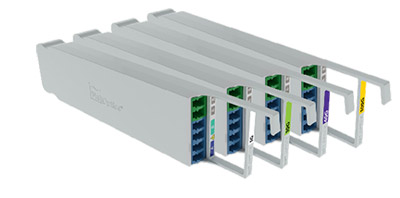

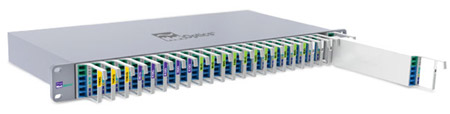

Будучи подключенными к волоконно-оптическим сетевым каналам, которые нужно контролировать, компактные волоконно-оптические ответвители Flex Tap обеспечивают полную видимость передаваемого по этим каналам дуплексного трафика (включая ошибочные пакеты) для устройств сетевого мониторинга и обеспечения информационной безопасности. До 24-х этих миниатюрных ответвителей можно поместить в одно шасси высотой 1U, предназначенное для установки в аппаратную стойку. Столь высокая плотность монтажа данных ответвителей позволяет сэкономить зачастую дефицитное стоечное пространство.
Ответвители Flex Tap имеют полностью оптическую конструкцию и являются абсолютно пассивными устройствами, не нуждающимися в электропитании. Таким образом, они могут обеспечивать постоянный пассивный доступ к контролируемым сетевым каналам, не создавая угрозу отказа последних и не мешая передаче трафика по ним.
В семействе ответвителей Flex Tap имеются многомодовые и одномодовые модели с разными коэффициентами деления мощности – от 50/50 до 90/10. Разные модели этих ответвителей протестированы и оптимизированы для передачи трафика с максимальной скоростью 1, 10, 40 или 100 Гбит/с.
Подключенное через ответвитель устройство мониторинга не нуждается в IP-адресе. Не имея его, это устройство является изолированным от сети, что значительно уменьшает его подверженность хакерским атакам. С помощью специального дуплексного анализаторного кабеля встречные потоки данных, передаваемые по дуплексному каналу, подаются на разные сетевые порты устройства мониторинга. Ответвители Flex Tap совместимы с любыми протоколами и устройствами мониторинга, включая анализаторы протоколов, пробники и системы обнаружения вторжений.
Технические характеристики
Параметры окружающей среды
Диапазон рабочих температур: 0…+40 °C.
Диапазон температур хранения: -10…+70 °C.
Относительная влажность: 10…95%, без конденсации.
Габаритные размеры (В х Г х Ш):
ответвитель – 41,4 x 198,6 x 16,8 мм;
шасси – 44,2 x 213,3 x 482,6 мм.
Тип оптического волокна
Многомодовое:
Сердцевина – 50/125 мкм, длина волны – 850/1300 нм.
Сердцевина – 62,5/125 мкм, длина волны – 850/1300 нм.
Одномодовое:
Сердцевина – 8,5/125 мкм, длина волны – 1310/1550 нм.
Разъемы
Сетевые порты: (2) дуплексные разъемы типа LC.
Порт мониторинга: (1) дуплексный разъем типа LC.
Потери в многомодовых моделях
| Коэффициент деления | Потери при прохождении сигнала через сетевой порт, дБ | Потери при прохождении сигнала через порт мониторинга, дБ |
| 50/50 | 4,5 | 4,5 |
| 60/40 | 3,1 | 5,1 |
| 70/30 | 2,4 | 6,3 |
| 80/20 | 1,8 | 8,1 |
| 90/10 | 1,3 | 11,5 |
Потери в одномодовых моделях
| Коэффициент деления | Потери при прохождении сигнала через сетевой порт, дБ | Потери при прохождении сигнала через порт мониторинга, дБ |
| 50/50 | 3,7 | 3,7 |
| 60/40 | 2,8 | 4,8 |
| 70/30 | 2,0 | 6,1 |
| 80/20 | 1,3 | 8,0 |
| 90/10 | 0,8 | 12,0 |
Сертификаты
Полное соответствие директиве RoHS.
Соответствие регуляторным требованиям UL и CE.
Номера по каталогу*
Многомодовые модели
TP-1-SX-50-zz Flex Tap, 1 Гбит/с, SX, оптоволокно 50 мкм.
TP-1-SX-62-zz Flex Tap, 1 Гбит/с, SX, оптоволокно 62,5 мкм.
TP-10-SR-50-zz Flex Tap, 10 Гбит/с, SR, оптоволокно 50 мкм.
TP-10-SR-62-zz Flex Tap, 10 Гбит/с, SR, оптоволокно 62,5 мкм.
Одномодовые модели
TP-1-LX-85-zz Flex Tap, 1 Гбит/с, LX, оптоволокно 8,5 мкм.
TP-10-LR-85-zz Flex Tap, 10 Гбит/с, LR, оптоволокно 8,5 мкм.
TP-40-LR-85-zz Flex Tap, 40 Гбит/с, LR, оптоволокно 8,5 мкм.
TP-100-LR-85-zz Flex Tap, 100 Гбит/с, LR, оптоволокно 8,5 мкм.
Шасси
RK-FLEX-24 монтируется в аппаратную стойку.
* Буквы “zz” обозначают коэффициент деления мощности, а именно: “50” – 50:50, “60” – 60:40, “70” – 70:30, “80” – 80:20, “90” – 90:10.
